rangkaian otomatis pln ke inverter

Author : UnknownTidak ada komentar

rangkaian otomatis pln ke inverter ini menggunakan relay mekanik. dan relay akan hidup jika sumber listrik jala jala pln padam, dengan alasan relay lebih awet. untuk itu diperlukan sebuah rangkaian detektor kehadiran dari listrik pln ini. rangkaian detektor yang murah bisa menggunakan charger hp bekas. rangkaian detektor untuk selanjutnya digumpankan ke rangkaian relay untuk menetralkan basis transistor relay, sehingga relay tidak akan bekerja selama listrik pln hidup.

untuk membuat rangkaian otomatis pln ke inverter yang menjadi point penting adalah pemilihan relay. pilihlah relay dengan daya yang sesuai dan berkualitas baik, misalnya merek Omron. berikut blok diagram

rangkaian otomatis pln ke inverter

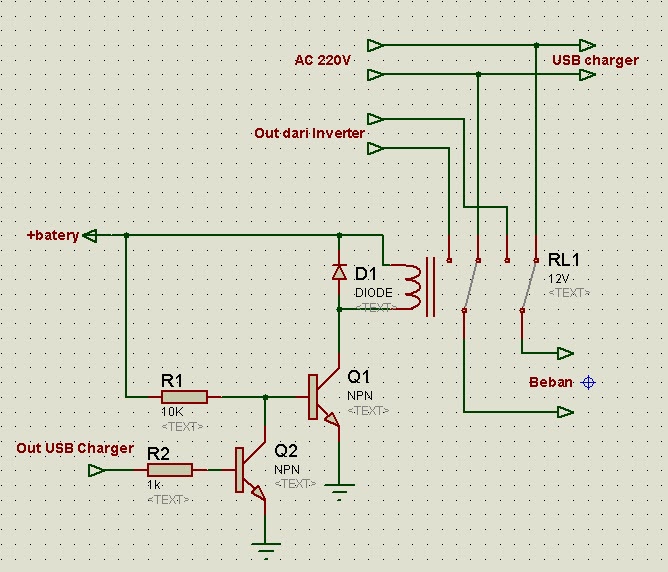

untuk skema rangkaian otomatis pln ke inverter bisa dilihat pada gambar dibawah.

rangkaian otomatis pln ke inverter

silahkan dipraktekan sendiri rangkaian otomatis pln ke inverter ini. semoga brmanfaat
