Postingan ini akan menjelaskan mengenai Cacat Las Non Visual.
CACAT LAS NON VISUAL
Cacat las ini terbagi atas : ROOT POROSITY, ROOT CONCAVITY, ROOT CRACKS, BLOW HOLE, INCOMPLETE PENE-TRATION, EXCESSIVE PENETRATION, EXCESS WIRE, ROOT UNDERCUT, ROOT UNDERFILL .
Penjelasanya Sebagai Berikut :
ROOT CONCAVITY
 |
| ROOT CONCAVITY |
Cacat las ini biasanya terjadi karena beberapa hal :
1. Gap terlalu lebar
2. Speed root terlalu tinggi .
3. Amper root tinggi
4. Elektroda terlalu besar.
5. Khusus stainless steel root gtaw ditimpa dia tasnya dengan gtaw pula sehingga root men cair lagi dan terhisap keatas oleh proses capillary .
2. Speed root terlalu tinggi .
3. Amper root tinggi
4. Elektroda terlalu besar.
5. Khusus stainless steel root gtaw ditimpa dia tasnya dengan gtaw pula sehingga root men cair lagi dan terhisap keatas oleh proses capillary .
Akibat dari cacat las ini adalah :
1. Mengawali erosi abrasi.
2. Menyebabkan S.C.C ( Cl2 , NAOH ).
3. Melemahkan sambungan .
2. Menyebabkan S.C.C ( Cl2 , NAOH ).
3. Melemahkan sambungan .
Cara penanggulangannya yakni gouging sampai keakar yang bermasalah, stel ulang dan dilas sesuai WPS Repair.
EXCESSIVE PENETRATION
 |
| EXCESSIVE PENETRATION |
Cacat las ini biasanya terjadi karena beberapa hal :
1. Gap terlalu lebar
2. Arus root terlalu tinggi
3. Mesin las tidak dikalibrasi dulu .
4. Elektroda terlalu dalam.
5. Speed root terlalu rendah .
6. Diameter elektroda terlalu kecil .
2. Arus root terlalu tinggi
3. Mesin las tidak dikalibrasi dulu .
4. Elektroda terlalu dalam.
5. Speed root terlalu rendah .
6. Diameter elektroda terlalu kecil .
Akibat dari cacat las ini adalah :
1. Menyebabkan terjadinya notch yang berpotensi retak
2. Mengawali erosi abrasi.
3. Merusak pipe cleaning pigs.
2. Mengawali erosi abrasi.
3. Merusak pipe cleaning pigs.
Cara penanggulangannya yakni gouging hingga akar, kampuh dan stel ulang kemudian dilas menggunakan WPS Repair .
ROOT CRACKS
 |

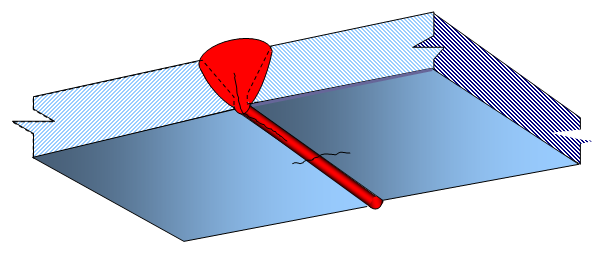

| ROOT CRACKS |
Cacat las ini biasanya terjadi karena beberapa hal :
1. Takik / notch
2. Tegangan ( stress )
3. C equivalent < 0.41 %
4. Penghilangan tegangan ( stress relief ).
5. Martensit di h.a.z
6. Pertumbuhan kristal ( crystal growth )
7. Kandungan ferrite < 5% dan > 12 % ( untuk stainless steel )
8. Ketidak sesuaian material ( reheat crack )
9. Stress Corrosion Cracking ( S.C.C ) ,Cl2 , C, H2 , caustic
10. Shrinkage ( pengkerutan )
2. Tegangan ( stress )
3. C equivalent < 0.41 %
4. Penghilangan tegangan ( stress relief ).
5. Martensit di h.a.z
6. Pertumbuhan kristal ( crystal growth )
7. Kandungan ferrite < 5% dan > 12 % ( untuk stainless steel )
8. Ketidak sesuaian material ( reheat crack )
9. Stress Corrosion Cracking ( S.C.C ) ,Cl2 , C, H2 , caustic
10. Shrinkage ( pengkerutan )
Akibat dari cacat las ini adalah fatal.
Cara penanggulangannya yakni:
1. Diadakan analisa kegagalan ( failure analysis ) untuk mengetahui penyebab
retak secara akurat.
2. Jika retak berada didalam jalur las , digaouging , di kampuh ulang . distel dan dilas sesuai wps repair ( di
sesuaikan dengan hasil F.A )
3. Jika retak keluar kampuh, maka seluruh material ( base metal ) diganti baru, weld repair disesuaikan dengan hasil F.A.
retak secara akurat.
2. Jika retak berada didalam jalur las , digaouging , di kampuh ulang . distel dan dilas sesuai wps repair ( di
sesuaikan dengan hasil F.A )
3. Jika retak keluar kampuh, maka seluruh material ( base metal ) diganti baru, weld repair disesuaikan dengan hasil F.A.
BLOW HOLE / BURNT THROUGH ( TERBAKAR TEMBUS )
 |
| BLOW HOLE |
Cacat las ini biasanya terjadi karena beberapa hal :
1. Elektroda naik turun
2. Gap tidak konsisten
2. Gap tidak konsisten
3. Amper root goyang / mendadak naik .
Akibat dari cacat las ini adalah menimbulkan S.C.C dilokasi cacat dan mengawali erosi abrasi
Cara penanggulangannya yakni Gouging sampai akar di lokasi cacat dan dilas isi sesuai WPS Repair.
ROOT UNDERCUT
 |
| ROOT UNDERCUT |
Cacat las ini biasanya terjadi karena beberapa hal :
1. Suhu metal terlalu tinggi
2. Amper root terlalu tinggi
3. Speed root terlalu rendah.
2. Amper root terlalu tinggi
3. Speed root terlalu rendah.
Akibat dari cacat las ini adalah :
1. Melemahkan sambungan dilokasi cacat
2. Mengawali erosi abrasi
3. Menimbulkan tegangan geser yang berpotensi retak
2. Mengawali erosi abrasi
3. Menimbulkan tegangan geser yang berpotensi retak
Cara penanggulangannya yakni gouging hingga akar, kampuh ulang , stel dan dilas sesuai WPS Repair
EXCESS WIRE ( PADA GMAW ATAU FCAW )
 |
| EXCESS WIRE |
Cacat las ini biasanya terjadi karena beberapa hal :
1. Welding wire berkarat
2. Wire feeder tidak normal .
3. Pasokan listrik terputus putus
2. Wire feeder tidak normal .
3. Pasokan listrik terputus putus
Akibat dari cacat las ini adalah :
1. Menimbulkan notch yang berpotensi retak.
2. Merusak cleaning pig
2. Merusak cleaning pig
Cara penanggulangannya yakni gouging sampai keakar dilokasi cacat , dan dilas ulang sesuai WPS Repair.
ROOT UNDERFILL
 |

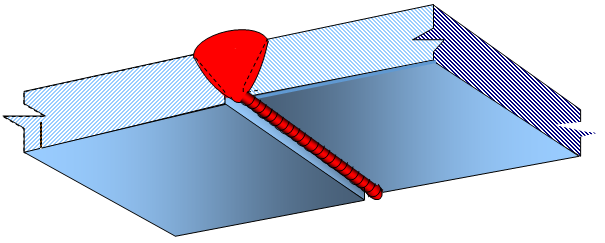

| ROOT UNDERFILL |
Cacat las ini biasanya terjadi karena beberapa hal :
1. Gap kotor.
2. Amper root rendah
3. Suhu metal dingin
4. High Low.
2. Amper root rendah
3. Suhu metal dingin
4. High Low.
Akibat dari cacat las ini adalah :
1. Menghasilkan notch yang berpotensi retak
2. Melemahkan sambungan
3. Mengawali erosi abrasi.
2. Melemahkan sambungan
3. Mengawali erosi abrasi.
Cara penanggulangannya yakni gouging sampai keakar dilokasi cacat , dan dilas ulang sesuai WPS Repair.
INCOMPLETE PENETRATION
 |
| INCOMPLETE PENETRATION |
Cacat las ini biasanya terjadi karena beberapa hal :
1. Gap terlalu sempit
2. Amper root rendah
3. Mesin las tidak dikalibrasi
4. Posisi elektroda naik turun
5. Gap kotor
2. Amper root rendah
3. Mesin las tidak dikalibrasi
4. Posisi elektroda naik turun
5. Gap kotor
Akibat dari cacat las ini adalah :
1. Timbul notch yang berpotensi retak
2. Menimbulkan S.C.C.
3. Melemahkan sambungan
4. Mengawali erosi abrasi
2. Menimbulkan S.C.C.
3. Melemahkan sambungan
4. Mengawali erosi abrasi
Cara penanggulangannya yakni gouging sampai keakar dilokasi cacat , dan dilas ulang sesuai WPS Repair.
ROOT POROSITY
 |
| ROOT POROSITY |
Cacat las ini biasanya terjadi karena beberapa hal :
1. Kondisi sebelah root lembab atau basah.
2. Elektroda lembab
3. Purging as terkontaminasi ( gtaw )
4. Tidak ada purging gas ( gtaw )
2. Elektroda lembab
3. Purging as terkontaminasi ( gtaw )
4. Tidak ada purging gas ( gtaw )
Akibat dari cacat las ini adalah :
1. Melemahkan sambungan
2. Mengawali erosi abrasi .
3. Mengawali internal corrosion.
2. Mengawali erosi abrasi .
3. Mengawali internal corrosion.
Cara penanggulangannya yakni gouging sampai akar dilokasi cacat dan dilas ulang sesuai WPS Repair setelah kondisi pengelasan memungkinkan.
