Konstruksi Baja Bagian 4 ( Pengelasan / Welded Joint )

Author : UnknownTidak ada komentar

Las adalah menyambung dengan cara memanaskan baja hingga mencapai suhu lumer (meleleh) dengan ataupun tanpa bahan pengisi, yang kemudian setelah dingin akan menyatu dengan baik.

Suatu proses penyambungan logam menjadi satu akibat panas dengan atau tanpa pengaruh tekanan atau dapat juga didefinisikan sebagaiikatan metalurgi yang ditimbulkan oleh gaya tarik menarik antara atom.

Contoh Pengelasan

Sambungan Las

Terdapat lima jenis sambungan yang biasa digunakan untuk menyatukan dua bagian benda logam, seperti dapat dilihat dalam berikut:

Jenis Sambungan Las

Tipe Sambungan Las

Sambungan tumpu (butt joint); kedua bagian benda yang akan disambung diletakkan pada bidang datar yang sama dan disambung pada kedua ujungnya.
Sambungan sudut (corner joint); kedua bagian benda yang akan disambungmembentuk sudut siku-siku dan disambung pada ujung sudut tersebut.
Sambungan tumpang (lap joint); bagian benda yang akan disambung saling menumpang (overlapping) satu sama lainnya.
Sambungan T (tee joint); satu bagian diletakkan tegak lurus pada bagian yang lain dan membentuk huruf T yang terbalik.
Sambungan tekuk (edge joint); sisi-sisi yang ditekuk dari ke dua bagian yang akan disambung sejajar, dan sambungan dibuat pada kedua ujung bagian tekukan yang sejajar tersebut

Las Dalam Bangiunan

Untuk menyambung baja bangunan kita mengenal 2 jenis las berdasarkan bahannya yaitu :

Las Karbid ( Las OTOGEN )

Yaitu pengelasan yang menggunakan bahan pembakar dari gas oksigen (zat asam) dan gas acetylene (gas karbid). Dalam konstruksi baja las ini hanya untuk pekerjaan-pekerjaan ringan atau konstruksi sekunder, seperti ; pagar besi, teralis dan sebagainya

Las Listrik ( Las LUMER )

Yaitu pengelasan yang menggunakan energi listrik. Untuk pengelasannya diperlukan pesawat las yang dilengkapi dengan dua buah kabel, satu kabel dihubungkan dengan penjepit benda kerja dan satu kabel yang lain dihubungkan dengan tang penjepit batang las / elektrode las.

Jika elektrode las tersebut didekatkan pada benda kerja maka terjadi kontak yang menimbulkan panas yang dapat melelehkan baja ,dan elektrode (batang las) tersebut juga ikut melebur ujungnya yang sekaligus menjadi pengisi pada celah sambungan las. Karena elektrode / batang las ikut melebur maka lama-lama habis dan harus diganti dengan elektrode yang lain.

Dalam perdagangan elektrode / batang las terdapat berbagai ukuran diameter yaitu 21/2 mm, 31/4 mm, 4 mm, 5 mm, 6 mm, dan 7 mm.

Las Otogen

Las otogen

Las Listrik

Las Listrik

Pengelasan

Untuk konstruksi baja yang bersifat struktural (memikul beban konstruksi) maka sambungan las tidak diijinkan menggunakan las Otogen, tetapi harus dikerjakan dengan las listrik dan harus dikerjakan oleh tenaga kerja ahli yang profesional.

Jenis- jenis Las Sebagai Alat Sambung

Pada Konstruksi baja biasanya terdapat 2 macam las, yaitu las tumpul dan las sudut.

Las Tumpul adalah las untuk menyambung arah memanjang / melebar plat atau profil baja
Las sudut adalah las untuk menyambung arah sudut dari plat atau profil baja

Jenis Las Berdasarkan Geometrinya

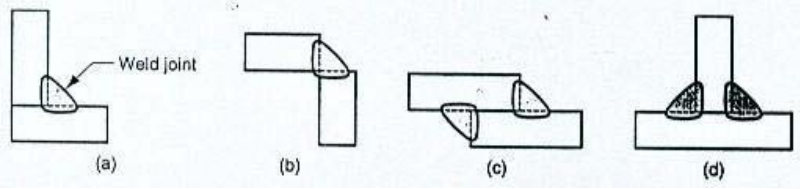

Las jalur (fillet weld), digunakan untuk mengisi tepi pelat pada sambungan sudut, sambungan tumpang, dan sambungan T dalam gambar berikut, logam pengisi digunakan untuk menyambung sisi melintang bagian yang membentuk segitiga siku-siku.

Las alur (groove welds), ujung bagian yang akan disambung dibuat alur dalam bentuk persegi, serong (bevel), V, U, dan J pada sisi tunggal atau ganda, seperti dapat dilihat dalam gambar di bawah, pengisi digunakan untuk mengisi sambungan, yang biasanya dilakukan dengan pengelasan busur dan pengelasan gas.
